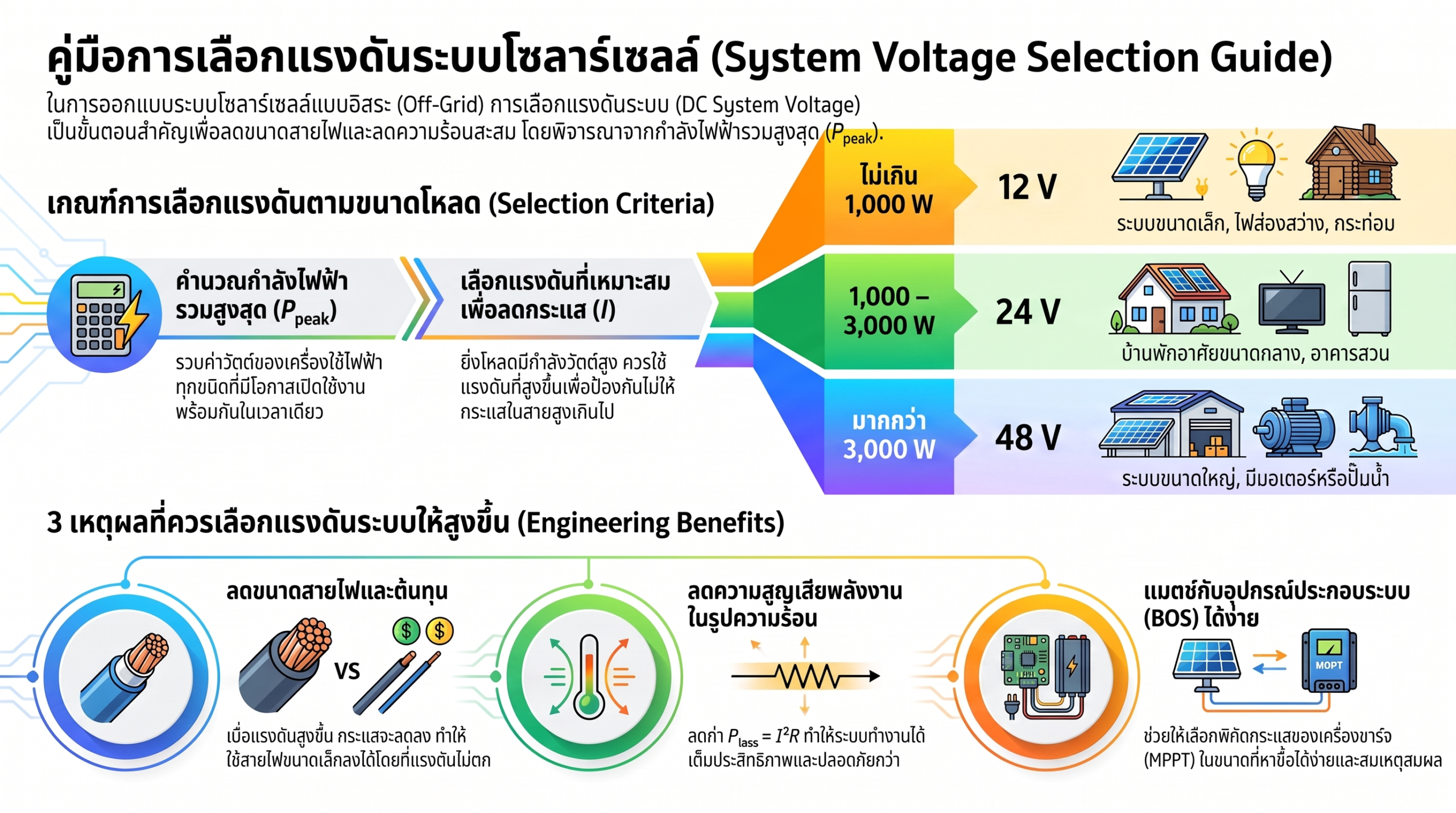

ขั้นตอนและเกณฑ์การเลือกแรงดันระบบ (System Voltage Selection: \(V_{sys}\)) 12V, 24V หรือ 48V ในการออกแบบระบบโซลาร์เซลล์แบบอิสระ (Off-Grid System) เป็นขั้นตอนมาตรฐานลำดับที่ 3 ของกระบวนการออกแบบ 8 ขั้นตอน โดยมีวัตถุประสงค์หลักเพื่อกำหนดระดับแรงดันไฟฟ้ากระแสตรง (DC) ของระบบแบตเตอรี่ให้สอดคล้องกับขนาดกำลังไฟฟ้าของเครื่องใช้ไฟฟ้า เพื่อช่วยควบคุมระดับกระแสไฟฟ้า ไม่ให้สูงเกินไป ซึ่งจะส่งผลให้สามารถลดขนาดพื้นที่หน้าตัดของสายไฟ DC และลดความสูญเสียพลังงานในระบบ
รายละเอียดขั้นตอน เกณฑ์วิศวกรรม และเหตุผลในการเลือกแรงดันระบบ มีดังนี้ครับ:
1. ขั้นตอนการประเมินภาระไฟฟ้าล่วงหน้า (Pre-requisite Steps)
ก่อนจะทำการเลือกแรงดันระบบได้ ผู้ออกแบบจำเป็นต้องผ่านขั้นตอนการประเมินภาระไฟฟ้า (Load Assessment) เพื่อหาค่าพารามิเตอร์ตัวเลขที่สำคัญ 2 ค่าก่อนเสมอ:
- การคำนวณพลังงานไฟฟ้ารวมต่อวัน (\(E_{load}\)): คำนวณพลังงานไฟฟ้ารวมที่อุปกรณ์ไฟฟ้าทั้งหมดต้องการใช้งานต่อวัน ในหน่วย Watt-hour ต่อวัน (\(\text{Wh/วัน}\)) ด้วยสูตร \(E_{load} = \sum (P_i \times t_i)\)
- การหากำลังไฟฟ้ารวมสูงสุด (\(P_{peak}\)): ประเมินขนาดกำลังไฟฟ้ารวมสูงสุดในหน่วย Watt (W) จากอุปกรณ์ไฟฟ้าที่มีโอกาสเปิดใช้งานพร้อมกัน ณ ช่วงเวลาใดเวลาหนึ่ง
เมื่อได้ค่า กำลังไฟฟ้ารวมสูงสุด (\(P_{peak}\)) เรียบร้อยแล้ว จึงนำค่าวัตต์สูงสุดนี้มาใช้เป็นเกณฑ์ตัดสินใจในการเลือกแรงดันระบบ (\(V_{sys}\))
2. เกณฑ์การเลือกแรงดันระบบตามขนาดกำลังโหลด (\(P_{peak}\))
ตามมาตรฐานการออกแบบระบบ Off-Grid การกำหนดแรงดันไฟฟ้ากระแสตรงของระบบแบตเตอรี่ (\(V_{sys}\)) จะจำแนกตามพิกัดกำลังไฟฟ้ารวมสูงสุด (\(P_{peak}\)) ออกเป็น 3 ระดับ ดังนี้:
- ระบบแรงดัน 12 Volt (12 V)
- เกณฑ์การเลือก: ใช้เมื่อกำลังไฟฟ้ารวมสูงสุด \(P_{peak} \le 1,000 \text{ W}\)
- ลักษณะงานที่เหมาะสม: เหมาะสำหรับระบบขนาดเล็กที่มีโหลดไม่มาก เช่น ไฟส่องสว่าง พัดลม ทีวี บ้านสวนขนาดเล็ก หรือกระท่อม
- ระบบแรงดัน 24 Volt (24 V)
- เกณฑ์การเลือก: ใช้เมื่อกำลังไฟฟ้ารวมสูงสุดอยู่ในช่วง \(P_{peak} = 1,000 – 3,000 \text{ W}\)
- ลักษณะงานที่เหมาะสม: เหมาะสำหรับบ้านพักอาศัยขนาดกลาง อาคารสวน หรือระบบที่มีเครื่องใช้ไฟฟ้าหลายชนิดเปิดพร้อมกัน
- ระบบแรงดัน 48 Volt (48 V)
- เกณฑ์การเลือก: ใช้เมื่อกำลังไฟฟ้ารวมสูงสุด \(P_{peak} > 3,000 \text{ W}\)
- ลักษณะงานที่เหมาะสม: เหมาะสำหรับระบบขนาดใหญ่ บ้านพักอาศัยหลังใหญ่ โฮมสเตย์ หรือระบบที่มีอุปกรณ์ประเภทมอเตอร์และปั๊มน้ำ
3. เหตุผลเชิงวิศวกรรมในการเลือกแรงดันระบบที่สูงขึ้น
การเลือกแรงดันระบบให้เหมาะสมกับกำลังโหลดส่งผลต่อประสิทธิภาพและความปลอดภัยของระบบในหลายด้าน:
- การลดระดับกระแสไฟฟ้ากระแสตรง (\(I\)): จากความสัมพันธ์ \(I = P / V\) เมื่อกำลังไฟฟ้า (\(P\)) เท่าเดิม การเลือกแรงดันระบบ (\(V\)) ที่สูงขึ้น จะช่วยลดปริมาณกระแสไฟฟ้า (\(I\)) ที่ไหลผ่านแบตเตอรี่ สายไฟ และอินเวอร์เตอร์ลงได้
- การลดขนาดสายไฟฟ้าและการสูญเสียพลังงาน: เมื่อกระแสไฟฟ้าลดลง ช่างเทคนิคจะสามารถเลือกใช้สายไฟฟ้า DC ที่มีขนาดพื้นที่หน้าตัดเล็กลงได้ ช่วยลดต้นทุนค่าสายไฟ และลดความร้อนสะสมที่เกิดจากความสูญเสียในสายส่ง (\(P_{loss} = I^2 R\))
- ผลต่อการเลือกพิกัดอุปกรณ์ประกอบระบบ (BOS): ในขั้นตอนถัดไปของการคำนวณขนาดเครื่องควบคุมการประจุ (Solar Charge Controller / MPPT) พิกัดกระแสชาร์จจะคำนวณจากสูตร \(I_{scc} = \frac{P_{pv}}{V_{sys}} \times 1.25\) ซึ่งการใช้แรงดันระบบ (\(V_{sys}\)) ที่สูงขึ้น จะช่วยให้พิกัดกระแส \(I_{scc}\) ต่ำลง ทำให้สามารถเลือกใช้เครื่องควบคุมการประจุที่มีขนาดพิกัดแอมแปร์สมเหตุสมผลและหาซื้อได้ง่ายขึ้น
4. ตารางสรุปการเลือกแรงดันระบบ Off-Grid
| ขนาดกำลังไฟฟ้ารวมสูงสุด (\(P_{peak}\)) | แรงดันระบบที่เลือก (\(V_{sys}\)) | ผลทางวิศวกรรมและสายไฟฟ้า |
|---|---|---|
| ไม่เกิน 1,000 W (\(P_{peak} \le 1,000\text{ W}\)) | 12 V | เหมาะกับระบบขนาดเล็ก กระแสไม่สูงเกินไป เดินสายระยะสั้น |
| 1,000 – 3,000 W (\(P_{peak} = 1,000–3,000\text{ W}\)) | 24 V | กระแสลดลงครึ่งหนึ่งเมื่อเทียบกับ 12V ประหยัดขนาดสายไฟ |
| มากกว่า 3,000 W (\(P_{peak} > 3,000\text{ W}\)) | 48 V | ควบคุมกระแสให้อยู่ในระดับต่ำ ลดขนาดสายไฟและความร้อนในระบบ |
💡 หากคุณต้องการลองคำนวณเลือกแรงดันระบบและขนาดความจุแบตเตอรี่จากรายการเครื่องใช้ไฟฟ้าเฉพาะ หรือคำนวณขนาดแผงโซลาร์เซลล์ต่อ สามารถแจ้งข้อมูลเข้ามาเพิ่มเติมได้เลยครับ
