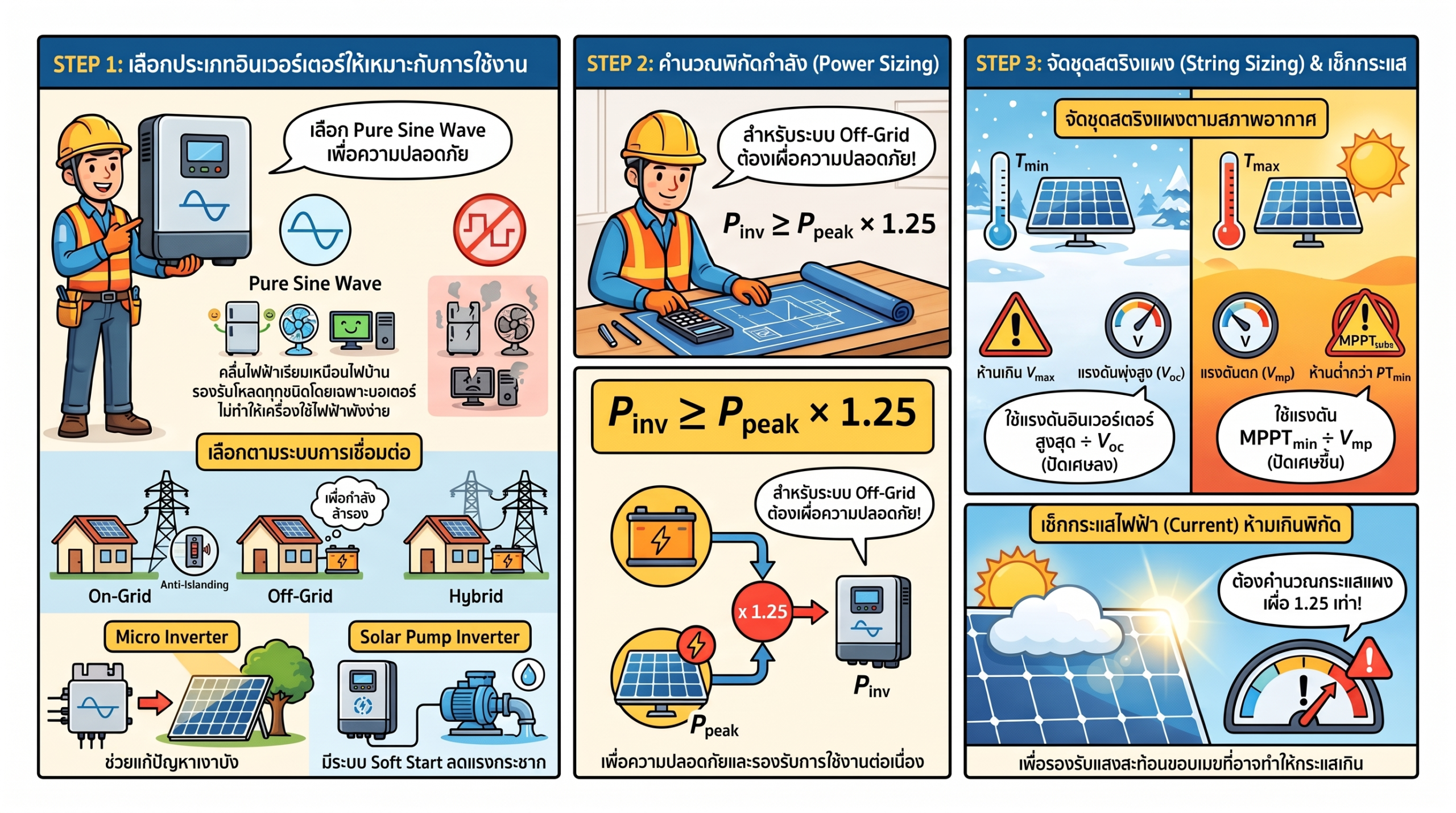

การเลือกใช้อินเวอร์เตอร์ (Solar Inverter) และการคำนวณพิกัดทางวิศวกรรม ถือเป็นหัวใจสำคัญในการออกแบบระบบผลิตไฟฟ้าโซลาร์เซลล์ เพื่อให้ระบบทำงานได้เต็มประสิทธิภาพ ปลอดภัย และไม่เกิดความเสียหายต่ออุปกรณ์ โดยมีเกณฑ์การเลือกและขั้นตอนการคำนวณแบ่งออกเป็น 3 หมวดหลัก ดังนี้ครับ
1. การเลือกประเภทอินเวอร์เตอร์ตามรูปแบบระบบ (Inverter Types & Selection)
การเลือกอินเวอร์เตอร์ต้องพิจารณาให้สอดคล้องกับลักษณะการเชื่อมต่อไฟฟ้าและรูปคลื่นสัญญาณ:
- การเลือกตามรูปแบบรูปคลื่นสัญญาณ (Waveform):
- Pure Sine Wave: มีค่าความเพี้ยนฮาร์มอนิกรวม (THD) ต่ำกว่า 3%–5% สัญญาณไฟฟ้าเรียบละเอียดเท่ากับหรือดีกว่าไฟสายส่ง สามารถขับโหลดไฟฟ้าได้ทุกชนิด โดยเฉพาะโหลดเหนี่ยวนำ/มอเตอร์
- Modified Sine Wave: สัญญาณเป็นขั้นบันไดสี่เหลี่ยม ไม่เหมาะกับโหลดมอเตอร์ ปั๊มน้ำ ตู้เย็น เนื่องจากจะทำให้เกิดเสียงคราง มอเตอร์ร้อนจัด และชำรุดเสียหายได้
- การเลือกตามลักษณะการเชื่อมต่อระบบ:
- Off-Grid Inverter (ระบบอิสระ): สร้างแรงดันและความถี่ AC ขึ้นมาเองจากแบตเตอรี่ เหมาะกับพื้นที่ไม่มีไฟฟ้าสายส่ง โดยห้ามนำสาย AC Output ไปต่อขนานกับสายส่งของการไฟฟ้าเด็ดขาด
- On-Grid / Grid-Tied Inverter (ระบบเชื่อมต่อสายส่ง): ตรวจจับและซิงโครไนซ์รูปคลื่นเข้ากับสายส่งเพื่อลดค่าไฟกลางวัน บังคับต้องมีระบบ Anti-Islanding Protection สั่งตัดการจ่ายไฟอัตโนมัติภายใน 0.1–2 วินาทีเมื่อไฟสายส่งดับ
- Hybrid Inverter (ระบบผสมผสาน): รวมฟังก์ชัน On-Grid และ Off-Grid ไว้ในเครื่องเดียว รองรับพลังงานจากแผง แบตเตอรี่ สายส่ง และเครื่องปั่นไฟ มีสวิตช์สลับจ่ายไฟสำรองอัตโนมัติ (Transfer Switch) ความเร็วสูง 10–20 ms รองรับโหมด Self-Consumption, Backup/UPS, Peak Shaving และ TOU
- Micro Inverter (ไมโครอินเวอร์เตอร์): ติดตั้งประจำหลังแผงแบบ 1:1 หรือ 1:2/1:4 แผง มี MPPT แยกอิสระ ขจัดปัญหาเงาบังฉุดกำลังผลิตรวม และลดความเสี่ยงอัคคีภัยเนื่องจากแปลงเป็นไฟ AC ทันทีบนหลังคา
- Solar Pump Inverter (VFD): สำหรับปั๊มน้ำ AC 3 เฟส ปรับความถี่ (0–50 Hz) และความเร็วรอบตามความเข้มแสงอาทิตย์แบบเรียลไทม์ พร้อมระบบ Soft Start ช่วยตัดกระแสกระชากขณะสตาร์ต และระบบ Dry-Run Protection ตัดเมื่อน้ำแห้ง
2. สูตรและการคำนวณพิกัดกำลังอินเวอร์เตอร์ (Inverter Power Sizing)
2.1 การคำนวณสำหรับระบบ Off-Grid
- พิกัดกำลังส่งจ่ายต่อเนื่อง (\(P_{inv}\)): คิดเผื่อตัวคูณความปลอดภัย (Safety Factor) เท่ากับ 1.25 เท่าของภาระไฟฟ้ารวมสูงสุด (\(P_{peak}\)): \[\mathbf{P_{inv} \ge P_{peak} \times 1.25}\]
- พิกัดกำลังกระชาก (Surge Power): หากในระบบมีอุปกรณ์ประเภทมอเตอร์ ปั๊มน้ำ หรือตู้เย็น ต้องเลือกอินเวอร์เตอร์ที่รองรับกระแสกระชากขณะสตาร์ตได้ \(\ge 3 P_{peak}\) (หรือรองรับ Surge 1.5–2.0 เท่า)
2.2 การคำนวณสำหรับระบบ On-Grid
- พิกัดกำลัง AC (\(P_{inv}\)): กำหนดให้สอดคล้องกับ ภาระไฟฟ้าฐานในเวลากลางวัน (Daytime Baseload) ช่วงเวลา 09:00–15:00 น. เพื่อให้ไฟที่ผลิตได้ถูกใช้งานหมด 100% (Self-Consumption)
- การกำหนดขนาดแผงฝั่ง DC (\(P_{pv}\)): คิดสัดส่วน DC/AC Oversizing Ratio เท่ากับ 1.10–1.25 (หรือ 1.1–1.3) เพื่อช่วยให้อินเวอร์เตอร์จ่ายกำลังไฟเต็มพิกัดได้ยาวนานยิ่งขึ้นในช่วงเช้าและเย็น: \[\mathbf{P_{pv(DC)} = P_{inv} \times \text{DC/AC Ratio}}\]
3. การคำนวณจัดชุดสตริงแผงให้ปลอดภัยกับอินเวอร์เตอร์ (PV String Sizing Limits)
การจัดอนุกรมแผงเข้าสู่อินเวอร์เตอร์ ต้องคำนวณตรวจสอบ 2 เงื่อนไขวิศวกรรมเพื่อป้องกันอินเวอร์เตอร์เสียหายถาวรจากแรงดันเกิน หรือหยุดทำงานจากแรงดันตก:
[สภาวะอากาศเย็น/เช้าตรู่ (Tmin)] ──> แรงดัน Voc พุ่งสูง ──> ต้องไม่เกิน Vdc_max ของ Inverter (Nmax ปัดลง)
[สภาวะแดดจัด/เที่ยงวัน (Tmax)] ──> แรงดัน Vmp ตกต่ำ ──> ต้องไม่ต่ำกว่าช่วง MPPT min ของ Inverter (Nmin ปัดขึ้น)
3.1 การคำนวณจำนวนแผงสูงสุดต่อสตริง (\(N_{max}\))
- คำนวณแรงดันเปิดวงจร (\(V_{oc}\)) ณ อุณหภูมิต่ำสุดของพื้นที่ (\(T_{min}\) เช่น 10°C–15°C) โดยใช้สัมประสิทธิ์อุณหภูมิ (\(\beta_{Voc}\)) ซึ่งมีค่าเป็นลบ: \[V_{oc(T_{min})} = V_{oc(STC)} \times \left[1 + \frac{\beta_{Voc}}{100} \times (T_{min} – 25)\right]\]
- คำนวณจำนวนแผงสูงสุดต่อสตริง (\(N_{max}\)): \[\mathbf{N_{max} = \left\lfloor \frac{V_{dc_max(inverter)}}{V_{oc(T_{min})}} \right\rfloor \quad \text{(ปัดเศษทศนิยมทิ้งเสมอ)}}\]
3.2 การคำนวณจำนวนแผงขั้นต่ำต่อสตริง (\(N_{min}\))
- คำนวณแรงดันทำงาน (\(V_{mp}\)) ณ อุณหภูมิผิวเซลล์สูงสุดกลางแดดจัด (\(T_{max_cell} \approx 65^\circ\text{C}-70^\circ\text{C}\)): \[V_{mp(T_{max})} = V_{mp(STC)} \times \left[1 + \frac{\beta_{Voc}}{100} \times (T_{max} – 25)\right]\]
- คำนวณจำนวนแผงขั้นต่ำต่อสตริง (\(N_{min}\)): \[\mathbf{N_{min} = \left\lceil \frac{V_{mppt_min(inverter)}}{V_{mp(T_{max})}} \right\rceil \quad \text{(ปัดเศษทศนิยมขึ้นเสมอ)}}\]
3.3 การตรวจสอบกระแสไฟฟ้าขาเข้า (\(I_{dc}\))
กระแสไฟฟ้าของสตริงต้องคิดเผื่อตัวคูณความปลอดภัย 1.25 เท่า เพื่อรองรับปรากฏการณ์แสงสะท้อนขอบเมฆ (Irradiance Enhancement): \[\mathbf{I_{string} = I_{sc(STC)} \times 1.25 \le I_{max_input(inverter)}}\] (กรณีใช้แผง Bifacial สองหน้า ต้องคำนวณกระแสเพิ่มขึ้นจาก Bifacial Gain % เพื่อเลือกอินเวอร์เตอร์รุ่น High-Current MPPT ขนาด 26A, 30A หรือ 40A+ ป้องกันปัญหา Inverter Clipping)
