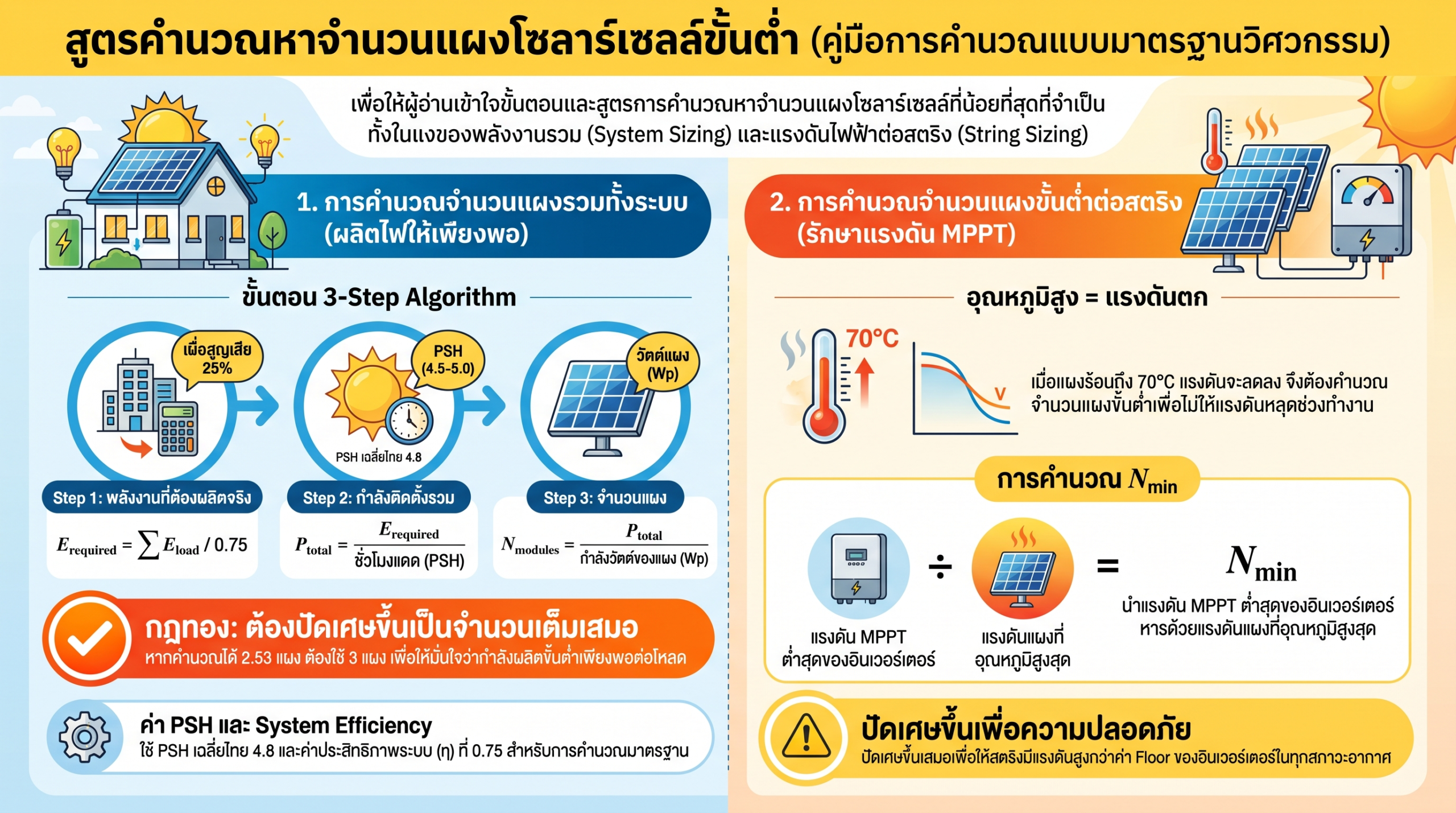

สูตรการคำนวณหาจำนวนแผงโซลาร์เซลล์ขั้นต่ำ

การคำนวณหาจำนวนแผงโซลาร์เซลล์ขั้นต่ำในมาตรฐานวิศวกรรมโซลาร์เซลล์ จำแนกออกเป็น 2 กรณีหลัก ตามวัตถุประสงค์ของการออกแบบ ได้แก่:

1. สูตรคำนวณหาจำนวนแผงโซลาร์เซลล์ขั้นต่ำรวมทั้งระบบ (System Sizing)

คำนวณเพื่อหาจำนวนแผงรวมทั้งหมด เพื่อให้ระบบสามารถผลิตพลังงานไฟฟ้าสะสมต่อวัน (Wh/day) ได้เพียงพอต่อภาระไฟฟ้า (Load Profile) ของสถานที่ติดตั้ง12:

ขั้นตอนและสูตรการคำนวณ (3-Step Algorithm)

1. หาพลังงานไฟฟ้าที่ระบบต้องผลิตจริงต่อวัน ($E_{\text{PV\_required}}$): $$\mathbf{E_{\text{PV\_required}} = \frac{\sum E_{\text{load}}}{\eta_{\text{system}}}}$$
   • $\sum E_{\text{load}}$ = พลังงานไฟฟ้ารวมที่เครื่องใช้ไฟฟ้าต้องการต่อวัน (Wh/day)12
   • $\eta_{\text{system}}$ หรือ $PR$ = ประสิทธิภาพรวมของระบบ / ตัวคูณทอนกำลัง (Derating Factor) ซึ่งคิดเผื่อความสูญเสียจากอุณหภูมิ ฝุ่น สายไฟ และอินเวอร์เตอร์ (โดยทั่วไปใช้ $\eta_{\text{system}} \approx 0.70 – 0.80$ หรือ $0.75$)1more_horiz
2. หากำลังติดตั้งรวมของแผงโซลาร์เซลล์ ($P_{\text{PV\_total}}$ ในหน่วย $W_p$): $$\mathbf{P_{\text{PV\_total}} = \frac{E_{\text{PV\_required}}}{\text{PSH}} = \frac{\sum E_{\text{load}}}{\text{PSH} \times \eta_{\text{system}}}}$$
   • $\text{PSH}$ = ค่าชั่วโมงแสงแดดจัดเฉลี่ยประจำวันของพื้นที่ติดตั้ง (Peak Sun Hours: h/day) ซึ่งประเทศไทยมีค่าเฉลี่ยอยู่ที่ $4.5 – 5.0\text{ ชั่วโมง/วัน}$1more_horiz
3. คำนวณจำนวนแผงโซลาร์เซลล์ขั้นต่ำ ($N_{\text{modules}}$): $$\mathbf{N_{\text{modules}} = \frac{P_{\text{PV\_total}}}{P_{\text{module\_rated}}}}$$
   • $P_{\text{module\_rated}}$ = กำลังไฟฟ้าสูงสุดของแผงโซลาร์เซลล์ 1 แผงตามป้าย Nameplate ($W_p$)12
   • ข้อกำหนดสำคัญ: ค่าคำนวณที่ได้จะต้อง ปัดเศษขึ้นเป็นจำนวนเต็มเสมอ ($\lceil \dots \rceil$) เพื่อให้ระบบมีกำลังผลิตติดตั้งขั้นต่ำเพียงพอ1more_horiz

2. สูตรคำนวณหาจำนวนแผงโซลาร์เซลล์ขั้นต่ำต่อสตริง ($N_{\text{min}}$ per String)

คำนวณเพื่อหาจำนวนแผงที่ต้องนำมาต่ออนุกรมกันขั้นต่ำใน 1 สตริง เพื่อให้แรงดันไฟฟ้าขณะทำงาน ณ อุณหภูมิแผงสูงสุดกลางแดดจัด ($T_{\text{max\_cell}} \approx 65^\circ\text{C}$) ไม่ตกต่ำกว่าช่วงแรงดันทำงานขั้นต่ำของ MPPT ในอินเวอร์เตอร์ ($V_{\text{mpp\_min\_inverter}}$)56:

ขั้นตอนและสูตรการคำนวณ ($N_{\text{min}}$)

1. คำนวณแรงดันไฟฟ้าทำงาน ($V_{\text{mp}}$) ณ อุณหภูมิผิวแผงสูงสุด ($T_{\text{max\_cell}} \approx 65^\circ\text{C}$): $$\mathbf{V_{\text{mp\_temp\_max}} = V_{\text{mp\_STC}} \times \left[1 + \frac{\alpha_{\text{Vmp}}}{100} \times (T_{\text{max\_cell}} – 25)\right]}$$
   • $V_{\text{mp\_STC}}$ = แรงดันไฟฟ้าขณะทำงานสูงสุด ณ สภาวะมาตรฐาน STC ($25^\circ\text{C}$)6
   • $\alpha_{\text{Vmp}}$ = สัมประสิทธิ์อุณหภูมิของแรงดัน ($\%/^\circ\text{C}$) ซึ่งมีค่าเป็นลบ6
2. คำนวณจำนวนแผงขั้นต่ำต่อสตริง ($N_{\text{min}}$): $$\mathbf{N_{\text{min}} = \left\lceil \frac{V_{\text{mpp\_min\_inverter}}}{V_{\text{mp\_temp\_max}}} \right\rceil}$$
   • $V_{\text{mpp\_min\_inverter}}$ = แรงดัน MPPT ต่ำสุดของอินเวอร์เตอร์ (V)56
   • ข้อกำหนดสำคัญ: ต้อง ปัดเศษขึ้นเป็นจำนวนเต็ม ($\lceil \dots \rceil$) เพื่อป้องกันแรงดันตกจนอินเวอร์เตอร์หยุดทำงาน56

🧮 ตัวอย่างการแสดงวิธีทำ

หากบ้านพักอาศัยต้องการพลังงานไฟฟ้ารวม $\sum E_{\text{load}} = 5,020\text{ Wh/day}$ พื้นที่ติดตั้งมีค่า $\text{PSH} = 4.8\text{ h/day}$ ประสิทธิภาพระบบ $\eta_{\text{system}} = 0.75$ และเลือกใช้แผงขนาด $550\text{ W}_p$47:

1. $E_{\text{PV\_required}} = \frac{5,020}{0.75} = 6,693.33\text{ Wh/day}$4
2. $P_{\text{PV\_total}} = \frac{6,693.33}{4.8} = 1,394.44\text{ W}_p$4
3. $N_{\text{modules}} = \frac{1,394.44}{550} = 2.53\text{ แผง} \rightarrow$ ปัดเศษขึ้น ต้องติดตั้งแผงอย่างน้อย 3 แผง (คิดเป็นกำลังผลิตจริง $3 \times 550 = 1,650\text{ W}_p$)4
