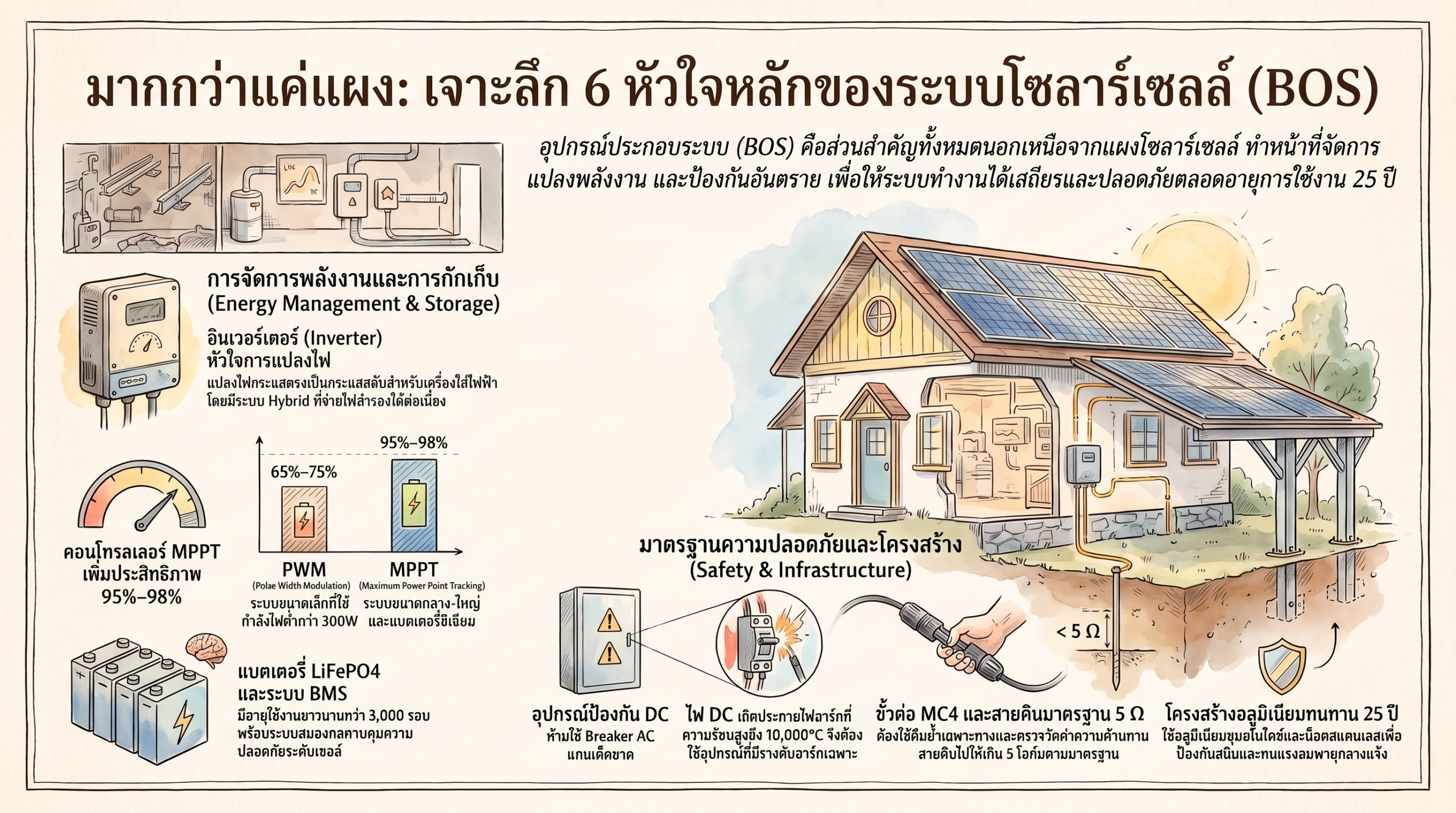

อุปกรณ์ประกอบระบบโซลาร์เซลล์ (Balance of System: BOS)

อุปกรณ์ทางไฟฟ้าและโครงสร้างเชิงกลทั้งหมดในระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ นอกเหนือจากแผงโซลาร์เซลล์ ทำหน้าที่จัดการ จัดเก็บ แปลงรูปพลังงาน ควบคุมการจ่ายไฟ และป้องกันอันตรายทางไฟฟ้า เพื่อให้ระบบโซลาร์เซลล์ทำงานได้อย่างมีประสิทธิภาพ เสถียรภาพ และปลอดภัยตลอดอายุการใช้งาน โดยจำแนกออกเป็น 6 หมวดหมู่หลัก ตามมาตรฐานวิศวกรรม ได้แก่:

1. เครื่องควบคุมการชาร์จประจุ (Solar Charge Controller)

เครื่องควบคุมการชาร์จประจุทำหน้าที่ปรับและควบคุมระดับแรงดันและกระแสไฟฟ้าจากแผงโซลาร์เซลล์เพื่อชาร์จลงแบตเตอรี่อย่างเหมาะสม ป้องกันการชาร์จเกิน (Overcharge), ป้องกันการคายประจุลึกเกินพิกัด (Over-discharge) ผ่านช่องจ่ายโหลด DC และป้องกันกระแสไหลย้อนกลับเข้าแผงในเวลากลางคืน แบ่งออกเป็น 2 เทคโนโลยีหลัก:

• แบบ PWM (Pulse Width Modulation): ทำงานเสมือนสวิตช์อิเล็กทรอนิกส์ที่ต่ออนุกรมระหว่างแผงกับแบตเตอรี่ โดยดึงแรงดันของแผงลงมาเท่ากับแรงดันแบตเตอรี่โดยตรง ทำให้สูญเสียพลังงานส่วนต่างไปในรูปความร้อน มีประสิทธิภาพการชาร์จประมาณ 65%–75% ต้องแมตช์แรงดันแผงให้ตรงกับแรงดันแบตเตอรี่ เหมาะสำหรับระบบขนาดเล็กที่ใช้กำลังไฟต่ำกว่า 300 W
• แบบ MPPT (Maximum Power Point Tracking): ใช้ไมโครคอนโทรลเลอร์ประมวลผลร่วมกับวงจร DC-to-DC Buck Converter ค้นหาจุดทำงานที่จ่ายกำลังไฟฟ้าสูงสุด (\(P_{max} = V_{mp} \times I_{mp}\)) บนกราฟ I-V ตลอดเวลา วงจรจะลดแรงดันส่วนเกินจากแผงลงมาเท่ากับแรงดันแบตเตอรี่ และแปลงแรงดันส่วนต่างนั้นเป็นกระแสชาร์จที่เพิ่มขึ้นตามหลักอนุรักษ์พลังงาน (\(P_{in} \approx P_{out}\)) มีประสิทธิภาพการชาร์จสูงถึง 95%–98% สามารถรับแรงดันไฟตรงจากแผงแรงดันสูงมาชาร์จแบตเตอรี่แรงดันต่ำได้ ยืดหยุ่นในการจัดชุดสตริง เหมาะสำหรับระบบขนาดกลางถึงขนาดใหญ่ และแบตเตอรี่ชนิด \(\text{LiFePO}_4\)
• ลำดับการต่อวงจรที่ถูกต้อง: ในการติดตั้งระบบ Off-Grid ต้องต่อสายไฟจากแบตเตอรี่เข้ากับเครื่องควบคุมการชาร์จเป็นอันดับแรกเสมอ เพื่อให้ไมโครคอนโทรลเลอร์ตรวจจับแรงดันระบบ (เช่น 12V, 24V หรือ 48V) ได้อย่างถูกต้องก่อน และเมื่อต้องการรื้อถอนวงจร ต้องปลดสายแผงโซลาร์เซลล์ออกก่อนแบตเตอรี่เสมอ เพื่อป้องกันความเสียหายจากแรงดันสูงลอยตัว

2. เครื่องแปลงกระแสไฟฟ้า (Solar Inverter)

ทำหน้าที่แปลงไฟฟ้ากระแสตรง (DC) จากแผงโซลาร์เซลล์หรือแบตเตอรี่ ให้เป็นไฟฟ้ากระแสสลับ (AC) แรงดัน 220V/230V ความถี่ 50Hz สำหรับจ่ายให้เครื่องใช้ไฟฟ้า โดยอินเวอร์เตอร์ที่ได้มาตรฐานควรเป็นประเภท Pure Sine Wave ที่มีค่าความเพี้ยนฮาร์มอนิกรวม (THD) ต่ำกว่า 3%–5% ปลอดภัยต่อโหลดทุกประเภท โดยเฉพาะโหลดเหนี่ยวนำหรือมอเตอร์ จำแนกประเภทการใช้งานดังนี้:

• Off-Grid Inverter (ชนิดแยกเดี่ยว): สร้างแรงดันและความถี่ AC ขึ้นมาเองอย่างอิสระโดยอาศัยพลังงานจากแบตเตอรี่ เหมาะสำหรับพื้นที่ไม่มีไฟฟ้าสายส่ง โดยห้ามนำสาย AC Output ไปต่อขนานกับสายส่งของการไฟฟ้าเด็ดขาดเนื่องจากจะเกิดการลัดวงจรระเบิดเสียหาย
• On-Grid / Grid-Tied Inverter (ชนิดเชื่อมต่อสายส่ง): ตรวจจับและซิงโครไนซ์รูปคลื่น แรงดัน และความถี่เข้ากับระบบจำหน่ายไฟฟ้าเพื่อลดภาระค่าไฟกลางวัน มีระบบความปลอดภัยบังคับ Anti-Islanding Protection ที่สั่งตัดการจ่ายไฟอัตโนมัติภายในเวลาไม่เกิน 0.1–2 วินาทีเมื่อไฟสายส่งดับ เพื่อป้องกันอันตรายต่อเจ้าหน้าที่การไฟฟ้าขณะซ่อมสายส่ง
• Hybrid Inverter (ชนิดผสมผสาน): รวมฟังก์ชัน On-Grid และ Off-Grid ไว้ในเครื่องเดียว รองรับพลังงานได้จาก 4 แหล่งพร้อมกัน (แผงโซลาร์, แบตเตอรี่, สายส่ง, เครื่องปั่นไฟ) มีสวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ (Transfer Switch) ความเร็วสูงระดับ 10–20 มิลลิวินาที จ่ายไฟสำรองให้โหลดสำคัญได้อย่างต่อเนื่องเสมือนระบบ UPS
• Micro Inverter (ไมโครอินเวอร์เตอร์): ติดตั้งประจำด้านหลังแผงโซลาร์เซลล์แบบ 1:1 หรือ 1:2/1:4 แผง มีวงจร MPPT ประจำตัวแยกอิสระทุกแผง ขจัดปัญหาเงาบังฉุดกำลังผลิตรวม และไม่มีไฟฟ้า DC แรงดันสูงบนหลังคา ช่วยลดความเสี่ยงอัคคีภัย
• Solar Pump Inverter (VFD): ใช้ขับเคลื่อนมอเตอร์ปั๊มน้ำ AC 3 เฟส มีเทคโนโลยี Variable Frequency Drive (VFD) ปรับความถี่และความเร็วรอบมอเตอร์ตามความเข้มแสงอาทิตย์แบบเรียลไทม์ พร้อมระบบ Soft Start ช่วยตัดกระแสกระชากขณะสตาร์ต และระบบ Dry-Run Protection ตัดการทำงานเมื่อน้ำแห้ง

3. ระบบกักเก็บพลังงานและแบตเตอรี่ (Energy Storage System: ESS & BMS)

แบตเตอรี่ทำหน้าที่สำรองพลังงานไฟฟ้าไว้ใช้งานในเวลาที่ไม่มีแสงอาทิตย์ โดยปัจจุบันเทคโนโลยียอดนิยมคือ แบตเตอรี่ลิเธียมไอออนฟอสเฟต (\(\text{LiFePO}_4\)) เนื่องจากมีความจุพลังงานสูง น้ำหนักเบา มี Cycle Life ยาวนานกว่า 3,000–6,000 รอบ และสามารถดึงความลึกการคายประจุ (Depth of Discharge: DoD) ได้สูงถึง 80%–90% โดยไม่เสื่อมสภาพรวดเร็วเหมือนแบตเตอรี่ชนิดตะกั่ว-กรด

• ระบบจัดการแบตเตอรี่ (Battery Management System: BMS): เป็นวงจรอิเล็กทรอนิกส์สมองกลที่จำเป็นต้องติดตั้งควบคุมแพ็กแบตเตอรี่ลิเธียมเพื่อความปลอดภัยระดับเซลล์ โดยมีบทบาทหลัก 5 ประการ:
  1. Cell Balancing: รักษาสมดุลแรงดันไฟฟ้าของทุกเซลล์ในแพ็กให้เท่ากัน เพื่อให้ดึงความจุมาใช้งานได้เต็มประสิทธิภาพ
  2. Over-charge Protection: ตัดวงจรชาร์จทันทีเมื่อแรงดันเซลล์สูงเกินพิกัด (> 3.65 V) ป้องกันแบตเตอรี่บวมหรือไหม้
  3. Over-discharge Protection: ตัดวงจรจ่ายไฟเมื่อแรงดันเซลล์ลดต่ำกว่าเกณฑ์วิกฤต (< 2.50 V) ป้องกันเซลล์เสื่อมถาวร
  4. Over-current & Short-circuit Protection: สั่งตัดวงจรเสี้ยววินาทีเมื่อเกิดกระแสไหลเกินพิกัดหรือการลัดวงจร
  5. Thermal Protection: ควบคุมอุณหภูมิและตัดการทำงานเมื่อเซลล์ร้อนเกิน \(60^\circ\text{C}-65^\circ\text{C}\) หรือเย็นเกินเกณฑ์

4. อุปกรณ์ป้องกันทางไฟฟ้า DC และ AC (DC/AC Protection Devices)

เนื่องจากไฟฟ้ากระแสตรง (DC) ไม่มีจุดตัดผ่านศูนย์ (Zero-Crossing) เหมือนไฟฟ้ากระแสสลับ (AC) ทำให้เมื่อเกิดการปลดวงจรขณะมีโหลด ประกายไฟอาร์กจะลากยาว ดับยาก และเกิดความร้อนสูงถึง \(3,000^\circ\text{C}-10,000^\circ\text{C}\) จนหลอมละลายโลหะและเกิดเพลิงไหม้ได้ อุปกรณ์ป้องกันฝั่ง DC จึงต้องออกแบบรางดับอาร์ก (Arc Chute) เฉพาะทาง ห้ามนำ AC Breaker มาใช้งานในวงจร DC เด็ดขาด:

• DC Miniature Circuit Breaker (DC MCB): เบรกเกอร์ไฟฟ้าตรงที่มีรางดับอาร์กภายใน รองรับพิกัดแรงดัน เช่น 500 VDC, 1,000 VDC หรือ 1,500 VDC
• DC Fuse (Type gPV): ฟิวส์กระบอกสำหรับปกป้องสายและแผงจากกระแสไหลย้อนกลับ (Reverse Current) พิกัดแรงดัน 1,000 VDC หรือ 1,500 VDC โดยคิดพิกัดเผื่อ Safety Factor 1.56 เท่าของกระแส \(I_{sc}\)
• DC Surge Protective Device (DC SPD Type 2): อุปกรณ์จำกัดและคายประจุแรงดันเกินชั่วขณะจากฟ้าผ่าทางอ้อมลงสู่ระบบสายดิน
• DC Isolator Switch: สวิตช์ตัดตอนกระแสตรงสำหรับปลดวงจรขณะไม่มีโหลดก่อนการซ่อมบำรุง
• อุปกรณ์ป้องกันฝั่ง AC: ประกอบด้วย AC Circuit Breaker (MCB/MCCB), อุปกรณ์ป้องกันไฟฟ้ารั่ว (RCBO) และ AC SPD Type 2

5. สายไฟฟ้า คอนเนกเตอร์ และระบบสายดิน (Solar Cable, MC4 & Grounding)

• สายไฟฟ้า DC (Solar Cable PV1-F / H1Z2Z2-K): ตัวนำเป็นทองแดงเส้นฝอยเคลือบดีบุก (Tinned Copper) เพื่อป้องกันสนิมออกไซด์ ฉนวนและเปลือกหุ้มสองชั้นทำจากวัสดุ XLPO ทนรังสี UV ทนอุณหภูมิสูงถึง \(120^\circ\text{C}\) และทนแรงดันได้ถึง 1,500 VDC โดยการคำนวณเลือกขนาดสายต้องควบคุมค่าแรงดันตกในสาย (Voltage Drop) ไม่เกิน 1%–2%
• ขั้วต่อ MC4 (Multi-Contact 4 mm): คอนเนกเตอร์กันน้ำกันฝุ่นมาตรฐาน IP67/IP68 มีกลไกล็อกอัตโนมัติ (Snap-in Lock) การเข้าหัวต้องย้ำพินด้วยคีมย้ำ MC4 ชนิด Ratchet เฉพาะทาง และ ห้ามนำขั้วต่อต่างยี่ห้อมาต่อร่วมกัน (Cross-mating) เนื่องจากสเปกเขี้ยวล็อกต่างกัน จะเกิดความต้านทานสัมผัสสูงสะสมความร้อนจนไหม้หลอมละลาย
• ระบบสายดินและการต่อพันธะศักย์ (Equipotential Bonding): กรอบอะลูมิเนียมของแผงและรางยึดเกาะต้องต่อถึงกันด้วยแผ่นหนาม Grounding Washer เพื่อเจาะทะลุชั้นฟิล์มอโนไดซ์ที่เป็นฉนวน แล้วลากสายดินลงแท่งหลักดิน (Ground Rod) ขนาดไม่น้อยกว่า 5/8 นิ้ว ยาว 2.40 เมตร โดยต้องตรวจวัดค่าความต้านทานการต่อลงดินได้ ไม่เกิน \(5\ \Omega\) ตามมาตรฐาน วสท., MEA และ PEA

6. โครงสร้างยึดเกาะแผงโซลาร์เซลล์ (Mounting Structure)

ทำหน้าที่ยึดรับน้ำหนักแผงและต้านทานแรงลมพายุ (Wind Load) กลางแจ้งตลอดอายุใช้งานมากกว่า 25 ปี ผลิตจาก อลูมิเนียมชุบอโนไดซ์ (Anodized Aluminum Alloy 6005-T5) และใช้น็อตสกรู สแตนเลส (SUS304/SUS316) เพื่อป้องกันสนิมและการกัดกร่อน โดยเลือกใช้อุปกรณ์ให้เหมาะกับลักษณะหลังคา:

• หลังคากระเบื้องซีแพค: ใช้ขายึดกระเบื้อง (Tile Hook) หรือ Hanger Bolt
• หลังคาเมทัลชีทลอนปกติ: ใช้ L-Feet เจาะยึดพร้อมยิงซิลิโคน PU กันรั่ว
• หลังคาเมทัลชีทลอนคลิปล็อก (Klip-Lok): ใช้ขายึดหนีบสันลอน Seamless Clamp หนีบยึดโดยไม่ต้องเจาะรูแผ่นหลังคา ช่วยป้องกันน้ำรั่วซึม 100%
• ดาดฟ้าคอนกรีต: ใช้โครงสร้างขาตั้งปรับมุมเอียง (\(10^\circ–15^\circ\)) ยึดพุกเคมี หรือใช้ ฐานคอนกรีตถ่วงน้ำหนัก (Ballast Mounting) ถ่วงน้ำหนัก \(15-20\ \text{kg/m}^2\) เพื่อหลีกเลี่ยงการเจาะชั้นกันซึม
